帶視頻瞄準的10系列紅外測溫儀
規格：DS10NV,DSR10NV,DSR10NFV,DG10NV,DGE10NV
單位：臺
瀏覽次數：4798
性能標簽：
10系列帶視頻瞄準系列,DS10NV,DSR10NV,DSR10NFV,DG10NV,DGE10NV
產品詳細描述
PYROSPOT 10系列視頻輸出
帶內置彩色視頻模塊的紅外測溫儀，測溫范圍:100~3750°C
• 數字式紅外測溫儀， 測溫范圍20~3750°C
• 內置視頻輸出模塊， 帶光斑標志
• 最短響應時間: 2ms
• 通信接口: RS485、MODBUS、PROFIBUS-DP
• 就地顯示器和調整按鈕
帶視頻系列適合用于測量溫度從100~3000℃的物體，如金屬、陶瓷或石墨等物體的表面溫度。 視頻系列
采用彩色視頻模塊，用于通過視頻屏幕或監視器對被測物體進行瞄準。
監視器顯示實際測量溫度，也顯示調整好的紅外測溫儀發射率。另外，還可顯示日期、時間和自由選擇
的正文文本。

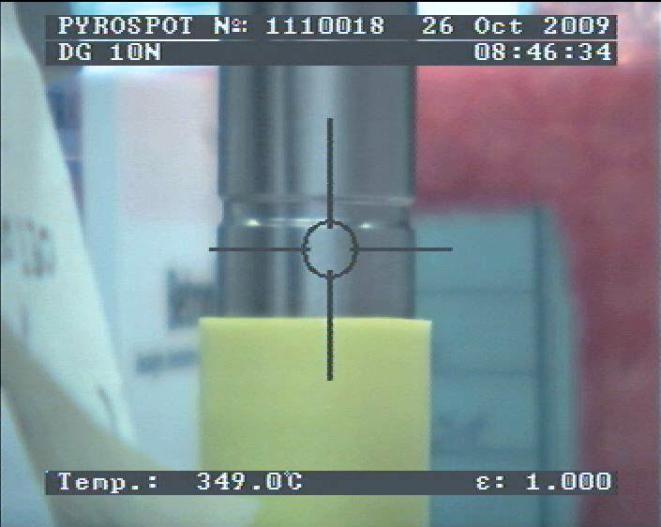

光斑指示標志根據測量距離指示的是實際測量光斑大小。 視頻屏幕顯示紅外測溫儀型號、序列號、日期、
時間、實際測量溫度和發射率。
| 技術指標 | ||||
| 型號 | DS10NV | DSR10NV，DSR10NFV | DG10NV | DGE10NV |
| 溫度范圍 | 600 ~ 1800 °C | 600 ~ 1400 °C | 200 ~ 1000 °C | 100 ~ 850 °C |
| 800 ~ 2500 °C | 700 ~ 1800 °C | 250 ~ 1300 °C | 150 ~ 1200 °C | |
| 900 ~ 3000 °C | 800 ~ 2500 °C | 250 ~ 2000 °C | ||
| 900 ~ 3000 °C | 350 ~ 1800 °C | |||
| 400 ~ 2500 °C | ||||
| 光學系數 | 可變焦距 | |||
| 輸出 | 0/4~ 20 mA, 通過軟件可調, 溫度線形, 最大負荷: 500 Ω | |||
| 接口 | RS485, 電隔離, 半雙工, 最大115 kBd | |||
| 瞄準 | 內置彩色視頻模塊 | |||
| 視頻信號 | FBAS信號，約1Vss @ 75 Ohm, PAL (B), 50Hz (可選Farbnorm NTSC (M), 60Hz) | |||
| 分辨率 | 628x586像素 (PAL)或 510x496像素像素 (NTSC) 1/3英寸視頻磁片 | |||
| 照度控制 | 自動或可調 (1/60 ~ 1/15000 s) | |||
| 視場角 | 8% x 6% (6.5% x 5%@NTSC)可調測量距離 | |||
| 日期/時間 | 實時時鐘，3天緩存 (GoldCap電容，無有害物質) | |||
| 視頻信號接頭 | 獨立插頭, 與供電、接口和模擬輸出有電隔離, | |||
| 屏幕顯示 | 可用軟件解除視頻信號 | |||
| - 圓形目標標志器，帶實際光斑尺寸 | ||||
| - 設備號或正文，根據選擇(最大16字符) | ||||
| - 時間和/或日期(可切換) | ||||
| - 實測溫度，發射率 | ||||
| - 根據設置的時間和溫度顯示(12小時顯示與°F 或24小時顯示與°C) | ||||
| 軟件 | Windows®下PYROSOFT Spot | |||
| 供電 | 24 V DC ± 25 % | |||
| 功耗 | 最大1.5 W | |||
| 重量 | 約520 g | |||
| 尺寸 | 54 × 54 mm, 長度 170 mm | |||
| 外殼 | 緊湊型外殼，帶插塞式接頭、顯示器和按鈕及鏡頭保護窗口 | |||
| 安全等級 | IP 65 (DIN 40 050) | |||
| CE認證 | 符合歐規 (EN 50 011) | |||
| 供貨范圍 | 紅外測溫儀探頭, 手冊, 檢測單, Windows®下PYROSOFT Spot（無連接和視頻電纜，需單獨訂貨） | |||
| 附件：電氣附件、機械附件、光學附件 | ||||
| 連接電纜12針 | 長度 2 m, 5 m, 10 m, 15 m, 20 m, 25 m 或 30 m | |||
| 視頻連接電纜 | 長度 2 m, 5 m, 10 m, 15 m, 20 m, 25 m 或 30 m | |||
| 接口模塊 | RS485~ USB 與 視頻輸出到USB | |||
| 供電 | 24 V DC, 0,6 A | |||
| 安裝支架 | 可調、不銹鋼 | |||
| 球形安裝支架 | 可調、安裝支架 | |||
